LAB5 การประมาณค่าช่วง (Interpolation)


การประมาณค่าช่วง ด้วยวิธี IDW

สร้าง Folder ใหม่  ตั้งชื่อ Interpolation



เปิด Folder > KANCHANABURI  เปิดชั้นข้อมูลจุด ชื่อ SPOT และ PROVINCE
คลิกขวาที่ชั้นข้อมูล SPOT เลือก Open Attribute Table เพื่อดูค่า Elevation



ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > IDW



ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40    จากนั้นกด Environments เพื่อตัดขอบข้อมูล



เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง
จากนั้นเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK



กด OK



คลิกขวาที่ IDW > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK



ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี IDW
การประมาณค่าช่วง ด้วยวิธี Natural Neighbors


ใช้ข้อมูล SPOT เหมือนเดิม ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Natural Neighbor
ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ  จากนั้นกด Environments เพื่อตัดขอบข้อมูล



เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง



จากนั้นเลื่อนลงเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK



กด OK



คลิกขวาที่ NN > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK



ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี Natural Neighbors  จะเป็นเหลี่ยมๆ ไม่เหมือนกับข้อมูลขอบเขตกาญจนบุรี   เนื่องจาก Natural Neighbors   จะทำการประมาณค่าโดยการสร้างโพลิกอนรอบจุด
การประมาณค่าช่วง ด้วยวิธี Spline
 เเบบที่ 1 REGULARIZED


ใช้ข้อมูล SPOT เหมือนเดิม ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Spline
ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ ส่วนช่อง Spline type มีให้เลือก2อย่าง ให้เลือก REGULARIZED เพราะมีความราบเรียบกว่า TENSION จากนั้นกด Environments เพื่อตัดขอบข้อมูล



เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง



จากนั้นเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK
กด OK



คลิกขวาที่ REGULARIZED > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK




ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี Spline   เเบบที่ 1 REGULARIZED
เเบบที่ 2  TENSION


ใช้ข้อมูล SPOT เหมือนเดิม ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Spline

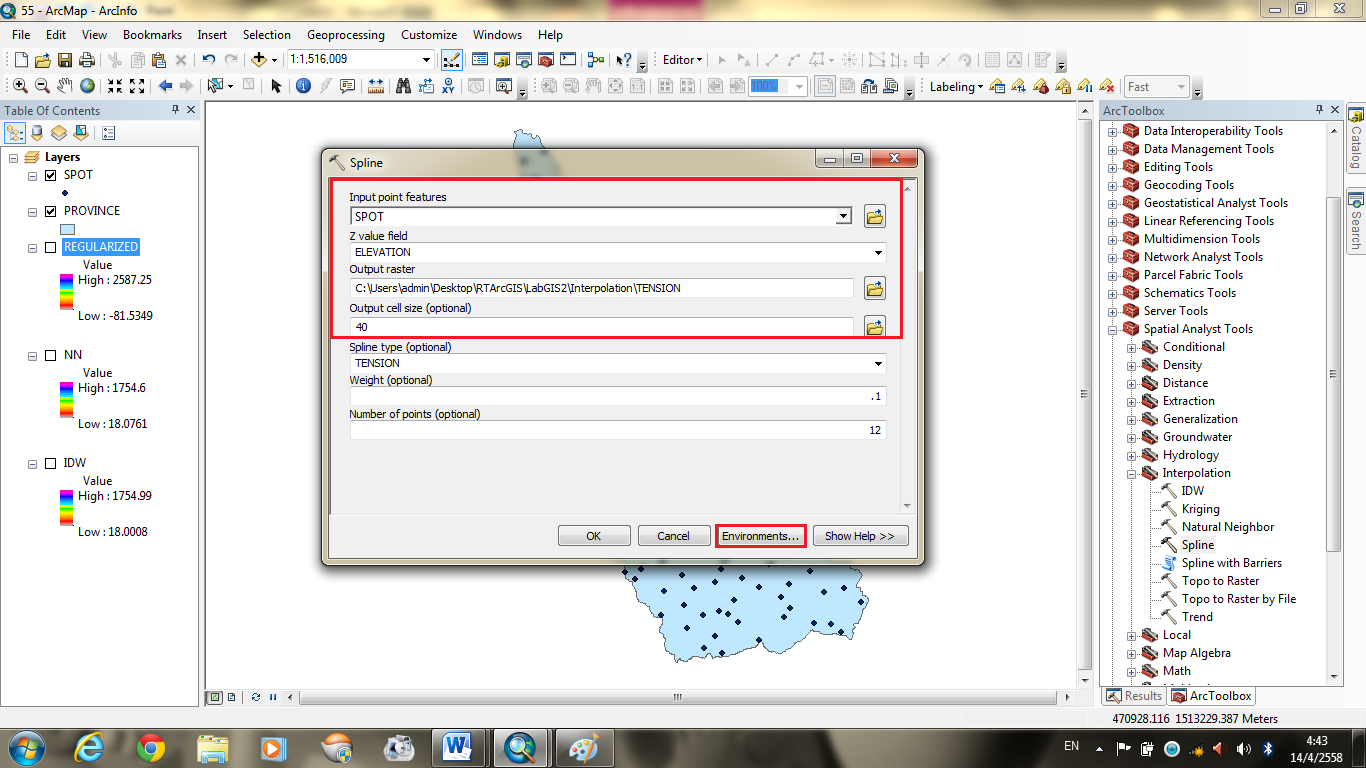

ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ ส่วนช่อง Spline type มีให้เลือกของอย่าง ให้เลือก  TENSION จากนั้นกด Environments เพื่อตัดขอบข้อมูล



เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง



จากนั้นเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK



กด OK



คลิกขวาที่ TENSION > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK

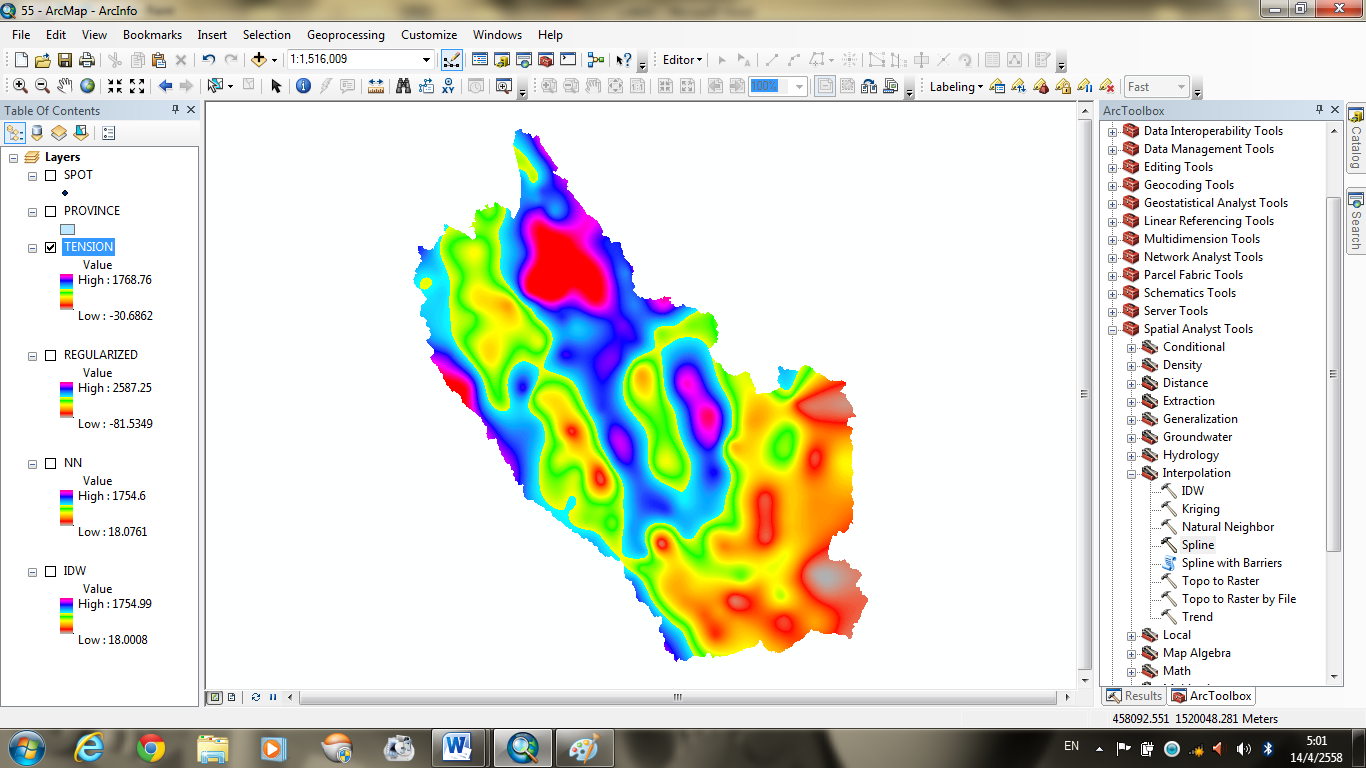

ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี Spline เเบบที่ 2  TENSION



การประมาณค่าช่วง ด้วยวิธี Kriging


ใช้ข้อมูล SPOT เหมือนเดิม ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Kriging



ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder  เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ  จากนั้นกด Environments เพื่อตัดขอบข้อมูล



เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง



จากนั้นเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK



กด OK



คลิกขวาที่ TENSION > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK



ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี Kriging
การประมาณค่าช่วง ด้วยวิธี Trend


ใช้ข้อมูล SPOT เหมือนเดิม ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Trend



ช่อง Input point features ใส่ ชั้นข้อมูล SPOT  ช่อง Z value field ให้ใส่ fieldที่เก็บค่าความสูง คือ Elevation ช่อง Output rasterให้เลือก Folder  เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ ส่วนช่อง Polynomial order ให้ใส่สมการ พีชคณิต ซึ่งถ้าพื้นที่ราบ ให้ใส่ เเค่ กำลัง1 ถ้าพื้นที่มีความโค้งหนึ่งแห่ง จะใช้สมการพีชคณิตแบบกำลังสอง ถ้าพื้นที่มีความโค้งสองแห่ง จะใช้สมการพีชคณิตแบบกำลังสาม โดยใน ArcGIS Spatial Analyst สามารถประมาณค่าพื้นที่ที่มีความโค้งได้สูงสุด 12 แห่ง จากนั้นกด Environments เพื่อตัดขอบข้อมูล


เลือก  Processing Extent  > ในช่อง Extent  เลือกSame as layer PROVINCE  จากนั้นเลื่อนลง


จากนั้นเลือก  Raster Analysis  >  ตรงช่องMask เลือก PROVINCE ซึ่งเป็นขอบเขตจังหวัดที่จะทำการตัดขอบ จากนั้นกด OK



กด OK



คลิกขวาที่ TENSION > Properties > Symbology > Stretched แล้วเลือกสีที่ต้องการ จากนั้นกด OK



 ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี  Trend

 การประมาณค่าช่วง ด้วยวิธี Topo to Raster

ใช้ข้อมูล SPOT เเละ PROVINCE เหมือนเดิม เเละเปิดชั้นข้อมูล CONTOUR เเละ STREAM ขึ้นมา



ไปที่ ArcToolbox > Spatial Analyst Tools > Interpolation > Topo to Raster



ช่อง Input point features ใส่ ชั้นข้อมูลเเละกำหนดค่าตามรูป   ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ จากนั้น กด OK  ไม่ต้องเซ็ตค่าตรง Environments เพราะมี Bonudary แล้ว ผลลัพธ์จะคล้ายกับตัว Stream



ช่อง Input point features ใส่ ชั้นข้อมูลเเละกำหนดค่าตามรูป   ช่อง Output rasterให้เลือก Folder เเล้วตั้งชื่อ ช่อง Output cell size ให้ใส่ค่าขนานของ Pixel 40 ก็พอ จากนั้น กด OK  ไม่ต้องเซ็ตค่าตรง Environments เพราะมี Bonudary แล้ว ผลลัพธ์จะคล้ายกับตัว Stream
ผลลัพธ์การประมาณค่าช่วง ด้วยวิธี  Topo to Raster
การสร้าง TIN


 ใช้ข้อมูลเดิม คือ SPOT, PROVINCE, CONTOUR, STREAM เเล้วไปที่ ArcToolbox > 3D Analyst Tools >TIN Management > Create TIN
ช่อง Output ให้เลือก Folder ที่จะเก็บ เเล้วตั้งชื่อ ช่อง Input Feature Class ให้ใส่ชั้นข้อมูล เเล้วปรับค่าตามรูป  เเล้วติ๊กเครื่องหมายถูกหน้า Constrained Delaunay  ไม่ต้องเซ็ตค่าตรง Environments เพราะมี Bonudary แล้ว ผลลัพธ์จะคล้ายกับตัว Stream   กด OK



คลิกขวาที่ TENSION > Properties > Symbology เอาเครื่องหมายถูกหน้า Edge types จากนั้นกด OK



ผลลัพธ์การสร้าง TIN
